概述：
iES-IPS智能一體化電源系統是積成電子股份有限公司針對智能變電站建設需求，為解決傳統站用電源自動化程度低，經濟性差，運行維護不方便，難以實現網絡化管理等問題，采用最新電力電子和通信測控技術，開發的新一代高可靠性、高性價比的一體化電源系統。
iES-IPS智能一體化電源系統將站用交流電源、直流電源、交流不間斷電源、逆變電源、通信電源統一設計，通過智能一體化總監控單元將站用電源各子系統通信網絡化，實現站用電源信息共享和統一監控管理。智能一體化總監控單元通過以太網接口、采用IEC61850規約接入當地自動化系統站控層，并上傳至遠方控制中心，使站用電源系統成為語言統一的透明開放式系統。
iES-IPS智能一體化電源系統可應用于大中小型電廠、10kV-500kV電壓等級的智能變電站及煤礦、通訊、鐵道、石化等供電要求較高的企業智能變電站。
功能：
【系統特點】

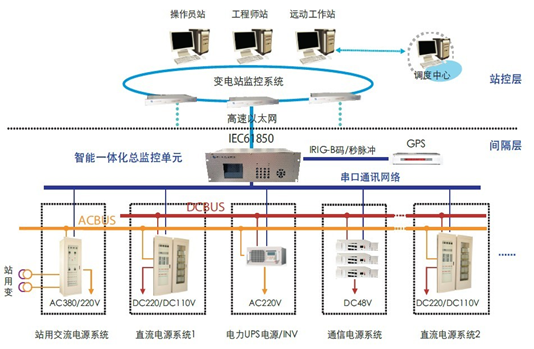

系統采用分層分布式架構，分散測控，集中管理，實現了站用電源設備智能網絡化。
系統建立了站用電源的整合機制，優化了功能結構，實現了站用電源的資源共享。
系統符合《DL/T 1074-2007電力用直流和交流一體化不間斷電源設備》行業標準。
系統符合《DL/T 329-2010 基于DL/T 860的變電站低壓電源設備通信接口》行業標準，采用IEC61850規約。
與變電站站控層進行信息交互，滿足智能變電站的建設要求。
系統采用智能高頻開關電源模塊并聯，N+1冗余熱備份方式，電源模塊可帶電熱插拔，系統可靠性、可維護性大大提高。
智能化電池管理功能，其充電曲線符合中華人民共和國電力標準《DL/T637-1997閥控式密封鉛酸蓄電池訂貨技術條件》。同時具有手動控制充電功能。
集散式多級監控系統，界面友好，設備運行狀態一目了然，操作簡便，易于學習掌握。
智能一體化總監控單元采用高性能的嵌入式CPU和實時嵌入式操作系統，能夠實現系統的實時快速控制和監測。
系統保護功能完善，站用電源各子電源系統均具有工作異常保護功能，確保系統可靠運行。
系統采用一體化設計，設計可靠，配置方案靈活，可滿足不同用戶對系統配置和接線方案的要求。
系統絕緣防護措施可靠，對電源系統的絕緣狀況進行全面檢測，確保系統安全運行。
系統穩定性高，紋波系數小，噪音低，效率高。
【單元介紹】
iES-IPS 智能一體化電源系統主要由PM621一體化電源總監控裝置、PM系列電源綜合監控裝置、PS系列高頻電源模塊、PD 系列通信電源模塊、PU/PI系列不間斷電源模塊、PA系列進線監控單元裝置、PJ系列絕緣監測單元裝置、PB系列電池監測單元裝置等組成。
1、PM621一體化電源總監控裝置：
一體化總監控裝置作為智能一體化電源系統的集中監控管理單元，能同時監控各種站用電源設備，對下與各子單元監控裝置通訊，采集子單元運行工況和信息數據，實現分散測控和集中管理；對上通過以太網接口采用IEC61850規約與站控層設備連接，實現對一體化電源系統的遠程監控和數字化管理。該裝置串口、以太網通訊資源豐富，校時方式靈活，支持 IRIGB（DC）碼、PPS（秒脈沖）校時方式，320×240點陣大液晶顯示，全中文人機界面，操作便捷。
2、PM611電源綜合監控裝置：
電源監控裝置是直流電源子系統的控制、管理核心，匯集采集和處理高頻電源模塊、絕緣監測單元裝置、電池監測單元裝置等下級設備的信息數據和工作狀態，根據系統的各種設置參數進行報警、故障處理、歷史數據管理，實現對直流電源子系統及蓄電池充放電的全自動管理；操作人員可通過電源監控裝置對高頻電源模塊強制開停，均浮充控制，對高頻電源模塊的輸出參數進行調節；電源監控裝置與一體化電源總監控裝置通過現場總線通訊，進行信息交互。
3、PA系列進線監控單元裝置：
進線監控單元裝置實現站用交流電源模擬量和開關量的采集、框架開關或ATS 的控制、告警信號干接點輸出，能夠綜合分析和處理站用交流電源信息數據，控制管理站用交流電源運行狀態，通過現場總線與一體化電源總監控裝置進行信息交互。
4、PS系列高頻電源模塊：
PS系列高頻電源模塊包括220V/5A 型、220V/10A 型、220V/20A 型、220V/30A 型、110V/10A 型、110V/20A 型等，能夠滿足用戶的各種需求。該系列電源模塊采用先進的相移準諧振技術，效率高，可達到94% 以上，采用“三相無源功率因數校正電路”，輸入無中線，功率因數可達0.94，采用隔離自主均流，均流不平衡度＜ ±3%，可保證二十臺以上模塊良好并機，模塊具有輸出過壓保護，輸出限流保護，短路保護，過溫保護，過流保護等保護功能，運行穩定可靠。
5、PU/PI系列不間斷電源模塊：
PU/PI 系列不間斷電源模塊包括1kVA—60kVA 之間不同等級額定容量的不間斷電源模塊，該系列電源模塊采用先進的控制理論和成熟穩定的高頻/ 工頻逆變模式，能快速響應外部環境的變化，實時提供不間斷的、高品質的交流電源；使用進口大功率IGBT，具備良好的負載特性和優良的EMI/EMC 指標；采用先進的SPWM 脈寬調制技術，輸出正弦波穩頻穩壓、濾除雜訊、失真度低。模塊具有完善的安全保護功能，提供輸入防反、緩沖、短路、過載、過溫、高低壓等保護功能，運行穩定可靠。
6、PD系列通信電源模塊：
PD系列通信電源模塊包括48V/10A型、48V/20A型、48V/40A型、48V/50A型等，能夠滿足用戶的各種容量需求。該系列通信電源模塊輸入電壓范圍寬，穩壓精度高，輸入輸出完全電氣隔離，采用硬件均流技術，均流不平衡度≤±5%，并機簡便，配置通信接口，能夠實現“四遙”功能，保護功能完善，包括輸入過/欠壓保護、輸出過壓保護、短路保護、過流保護、過溫保護，并且內置防反接保護，支持帶電熱拔插，運行穩定可靠。
7、PJ系列絕緣監測單元裝置：
PJ系列絕緣監測單元裝置用于檢測直流母線及支路的絕緣狀況，采用先進的漏電流檢測技術，并可檢測正負母線同時接地的狀況，最大可檢測256路絕緣狀況，測量精度采用高精度A/D芯片，測量準確快速。
8、PB系列電池監測單元裝置：
PB系列電池監測單元裝置可測量最多108節電池狀態，每個測量端口均加裝自恢復保險絲防止接線短路，內部測量電路采用高精度A/D芯片，能夠檢測電池電壓、內阻、容量、溫度，智能判斷電池狀態。
【技術指標】
1、交流電源要求：
交流電源電壓波動范圍不超過±15%
交流電源電壓頻率允許偏差±2%
交流電源波形為正弦波，非正弦含量不超過10%
交流電源電壓不對稱度不超過5%
2、直流電源：
穩壓精度：≤±0.5%
穩流精度：≤±1%
紋波系數：≤0.5%
效率：＞94%
功率因數：≥0.94
均流不平衡度：＜±3%
3、通信電源：
穩壓精度：≤±0.6%
紋波系數：≤200mV
動態電壓瞬變范圍：≤±5%
瞬變響應恢復時間：≤200us
4、不間斷電源：
穩壓精度 ±3%
動態電壓瞬變范圍：≤±10%
瞬變響應恢復時間：≤20ms
電壓波形失真度：≤±3%
5、環境要求：
海拔高度：不超過2000m；
環境溫度：-5℃～40℃；
相對濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質，不允許有霉菌存在；
安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度均不得超過0.5mT；
安裝垂直傾斜度不超過5%。
